PEM-4002Y型磁場電磁鐵

一.概述

1.PEM-4002Y型電磁鐵磁場是為特殊場合使用設計的磁場電磁鐵，PEM-4002Y在進行研究試驗時，產生常規類型磁場電磁鐵不能滿足試驗磁場，根據使用場景定制形狀結構不同的異形磁場電磁鐵，可以滿足特殊的研究試驗要求。比如：在顯微鏡下、探針臺.空間很受局限、磁光實驗，磁礦粉篩選等特殊使用環境、普通磁場電磁鐵絕無法滿足使用要求，這時，就應該要按場景設計制作磁場。

2.PEM-4002Y型磁場電磁鐵與線圈磁場是先設計、后仿真驗證了的異形電磁鐵磁場，設計制造能夠滿足使用場合的異形磁場電磁鐵與線圈磁場。

3.異形磁場電磁鐵于線圈磁場的主要用途是：微波和光電實驗，和水平電磁場測量、顯微鏡下、探針臺的芯片測試等。

二 技術參數

1 極面直徑 ：φ28mm

2 工作氣隙 ：44mm （固定氣隙）

3 最大磁場 ：工作氣隙44mm時，H大于110mT

4 工作電流 ：DC 0～15A

5 直流電阻 ：冷態 4.5歐

6 線包絕緣 ：＞10MΩ

7 冷卻方式 ：水冷板冷卻（自來水或循環水）

8 配置程控反向輸出直流電源

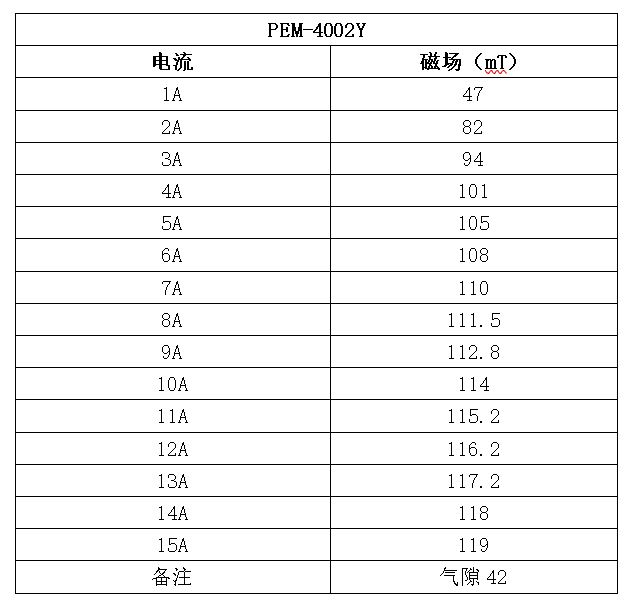

三 磁場參數表
