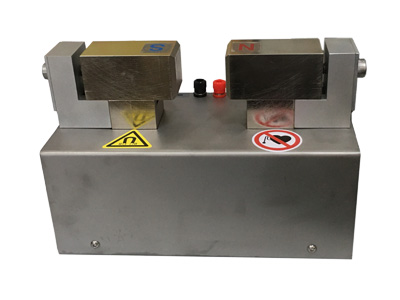

PEM-20小型磁場電磁鐵
1、概述
1.1、PEM-20小型磁場電磁鐵采用單扼臥式結構、自然冷卻方式的電磁場裝置，具有視野開闊、外形美觀、結構可靠、磁場強度高、磁場強度大小調節方便的特點。
1.2、PEM-20小型磁場電磁鐵工作氣隙調節輕便靈活，極頭極柱一體化結構設計、V型槽結構調節工作氣隙大小，調節裝卸方便，極面為40 mm×40mm，工作氣隙最大為60mm。
1.3、PEM-20小型磁場電磁鐵工作氣隙結構調整采用力田專利技術制造。
1.4、PEM-20小型磁場電磁鐵可用于磁場參數的測量，也可用于試樣產品的磁化與磁效應試驗、測試等。
1.5、PEM-20小型磁場電磁鐵的主要特點是小型輕量，可滿足特殊情況的實驗測試要求。
2、技術參數
2.1、 磁體極柱：48mm×48mm
2.2、 磁體極面：40mm×40mm
2.3、 工作氣隙：0～60mm 連續可調
2.4、 磁場強度：磁場氣隙 50mm時，H ≥ 0.170T
2.5、 最大磁場：磁場氣隙 10mm時，H ≥ 0.6T
2.6、 剩    磁：磁場氣隙 10mm時，H ≤2mT
2.7、 工作電流：DC 0～5.0A
2.8、 線包絕緣：＞10MΩ
2.9、 冷卻方式：自然風冷。
2.10、磁場尺寸：320 mm（L）×150mm（W）×200mm（H）
2.11、磁體重量：20kg

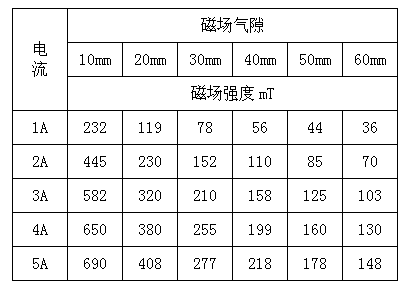

3.0、磁場參考表
